Jiaxing Jiete New Material Co., Ltd, основанная в 2010 году, является профессиональным производителем изделий и решений из стеклоткани. Компания расположена в городе Хайнин провинции Чжэцзян и имеет удобное транспортное сообщение. Мы являемся Китай Расширенная стекловолоконная ткань толщиной 1-5 мм – для амортизирующей подушки. Поставщики и Оптовая продажа Расширенная стекловолоконная ткань толщиной 1-5 мм – для амортизирующей подушки. Экспортёр. Мы специализируемся на производстве стеклоткани и предлагаем услуги по индивидуальному проектированию, разработке и изготовлению. Наше ключевое оборудование включает шлихтовальные машины Karl Mayer, пневматические ткацкие станки, рапирные станки Dornier и несколько машин для нанесения покрытий. Основная продукция включает стеклоткань, арамидную ткань и стеклоткани с покрытием, такие как архитектурная мембрана из ПТФЭ, ткань с ПТФЭ-покрытием, ткань с силиконовым покрытием, ткань с ПВХ-покрытием, ткань с полиуретановым покрытием и другие композиты. Доступны индивидуальные решения. Руководствуясь научным управлением, инновациями и взаимовыгодным сотрудничеством с 2010 года, мы достигли позиции на мировом рынке и построили прочные партнёрские отношения с клиентами. Горячо приглашаем всех посетить нас и провести переговоры.
Ткань из расширенного стекловолокна толщиной 1-5 мм
для амортизирующих подушек

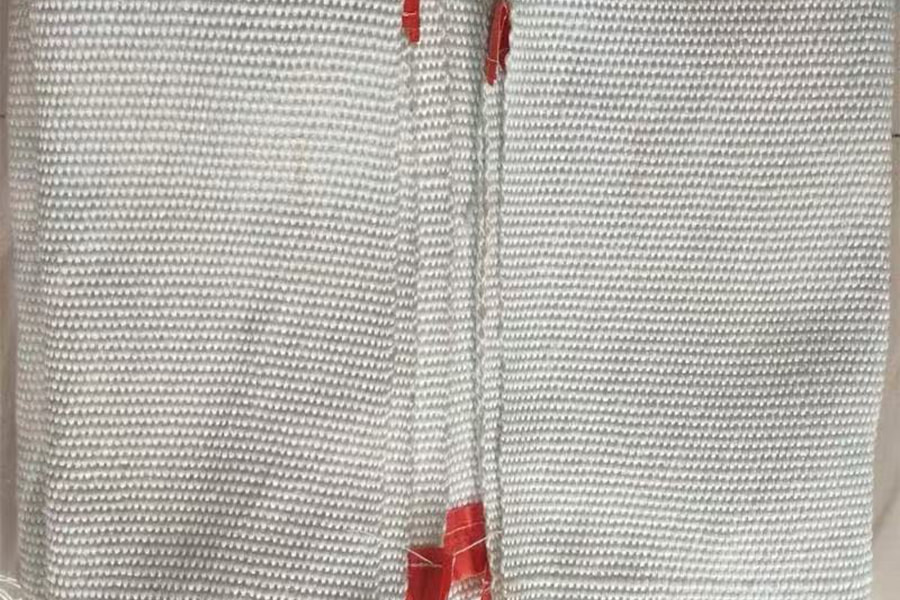

Расширенная стекловолоконная ткань толщиной от 1 до 5 мм производится для изготовления амортизирующих подушек. Материал производится из непрерывных нитей стекловолокна, сплетенных в структуру с открытой сеткой и механически расширяемых для достижения контролируемой толщины и плотности. Такая конструкция обеспечивает баланс между сопротивлением сжатию и проницаемостью. Текстура поверхности ткани и доля пустот способствуют ее поведению при циклических нагрузках, что делает ее подходящей для демпфирующих и теплоизоляционных слоев в промышленном оборудовании. Допуск по толщине поддерживается в пределах ±0,2 мм во всем указанном диапазоне, что обеспечивает стабильную производительность на сборочных линиях.
Основные сильные стороны
- Выбор толщины от 1 мм до 5 мм позволяет адаптироваться к различным требованиям к зазору и нагрузке.
- Открытая сетчатая структура обеспечивает отвод воздуха и влаги, уменьшая задержку тепла в амортизирующих стопках.
- Состав стекловолокна обеспечивает сопротивление ползучести и релаксацию при длительном сжатии.
- Совместим со связующими веществами и покрытиями для улучшения поверхностного трения или герметизации.
- Равномерное расширение сводит к минимуму разброс толщины больших листов.
Характеристики продукта
- Толщина 1,0, 2,0, 3,0, 4,0, 5,0 мм (доступно по индивидуальному заказу)
- Реальный вес 280–450 г/м²
- Сетчатое отверстие 2,5×2,5 мм, открытая площадь 40–55 %
- Предел прочности 450–600 Н/50 мм
- Прогиб сжатия 12–28 кПа (25%)
- Температура обслуживания от –40 °С до 260 °С
- Совместимость со смолами Фенольная, эпоксидная смола, силикон, акрил
Сценарии применения
01 Промышленные пресс-подушки – распределение нагрузки в гидравлических и пневматических прессах
02 Теплоизоляционные барьеры – между горячими поверхностями и чувствительными компонентами
03 Опоры для гашения вибрации – опоры и опорные плиты оборудования.
04 Композитная оснастка – дыхательные и амортизирующие слои в вакуумной упаковке
05 Сборка автомобилей – крепежные площадки для крепления панелей и установки прокладок.
Замечания по обращению и установке
- Хранить в сухом помещении с относительной влажностью ниже 65%, чтобы предотвратить впитывание влаги.
- Используйте острые ножницы или ножницы, чтобы не повредить структуру сетки по краям.
- При наложении нескольких слоев ориентируйте направление основы соседних слоев перпендикулярно.
- Для клеевого соединения применяйте равномерное давление и дайте время затвердеть в соответствии со спецификацией клея.
Часто задаваемые вопросы
Как подобрать правильную толщину для данной нагрузки?
Для нагрузок ниже 0,5 МПа достаточно толщины 1–2 мм. Для 0,5–1,2 МПа 3–4 мм обеспечивают лучший контроль прогиба. 5 мм рекомендуется, если неровности поверхности превышают 0,8 мм.
Можно ли разрезать ткань или придать ей форму, не осыпаясь?
Расширенная структура стабильна. Края запечатываются горячим ножом или ультразвуковым резаком. При механической резке нанесите тонкое кромочное покрытие (силиконовое или эпоксидное).
Какова ожидаемая степень сжатия после длительного использования?
При сжатии 25 % при температуре 100 °C в течение 24 часов постоянная схватка составляет менее 8 % от первоначальной толщины. Восстановление ускоряется за счет снижения нагрузки.
Устойчива ли ткань к маслам и растворителям?
Стекловолокно инертно к большинству масел и растворителей. Связующее (крахмал или акрил) может размягчаться в полярных растворителях. Укажите версии без связующего или с покрытием, устойчивые к воздействию растворителей.
Технические справочные данные
| Толщина (mm) | Реальный вес (g/m²) | Растяжимая основа (Н/50 мм) | Прогиб сжатия (kPa) |
| 1.0 | 280–295 | 450–480 | 24–28 |
| 2.0 | 320–340 | 500–530 | 18–22 |
| 3.0 | 365–390 | 540–570 | 15–19 |
| 4.0 | 400–425 | 570–600 | 13–16 |
| 5.0 | 430–450 | 585–610 | 12–14 |
